Aquí conoceremos sobre las partes que forman y hacen funcionar a una PC.Iniciaremos la serie con la Tarjeta Madre o Motherboard, que es la placa verde, roja, azul o dorada que está dentro del gabinete de nuestra computadora, de la cual salen cables, conectores y demás componentes electrónicos.
Su función es la de integrar los demás componentes de la PC, como son el procesador, memoria, discos duros, unidades de almacenamiento ópticas (CD-ROMS y DVD-ROMS), unidades de almacenamiento flexible (Floppys de 3 ½), además de proporcionar (en el caso de las tarjetas madres con dispositivos integrados) entradas/salidas de audio, salida de video, puertos USB, puerto de red Ethernet (conector RJ-45), MODEM telefónico (conector RJ-11), puerto Firewire (conector IEEE 1394), puerto serial, puerto paralelo, puerto para dispositivos de juego (joystick y controles) además de los conectores PS/2 para el teclado y el ratón.
Además, la tarjeta madre proporciona capacidades de expansión a nuestra PC, a través de los conectores PCI, AGP y PCI Express, que nos permiten agregar componentes para dar nuevas funcionalidades al equipo, por ejemplo, agregar mas puertos USB usando una tarjeta controladora USB que conectarémos en un puerto PCI libre, o agregar una tarjeta de red inalámbrica.
Cabe mencionar, que no todas las tarjetas madres tienen que contar con los elementos mencionados anteriormente, algunas tendrán más o menos conectores que otras, a continuación una breve descripción de conectores y componentes básicos para que puedas identificarlos.
1. SLOT DEL PROCESADOR
En este slot se conecta el procesador, y sobre el procesador se conecta el dispersor y el abanico que se encargan de enfriar el procesador y mantenerlo a una temperatura operacional adecuada. Hay que tener en cuenta que hay diferentes tipos de slots y tu tarjeta madre esta diseñada para soportar ciertos tipos de procesadores, de modo que no cualquier procesador le queda a tu tarjeta madre, el tipo de slot y los procesadores que soporta puedes averiguarlo en el manual de tu tarjeta.
Es el conector para agregar discos duros y/o unidades ópticas a nuestro equipo, hay dos conectores: uno para el canal primario y otro para el canal secundario, cada canal soporta dos unidades IDE por medio de un cable plano con 3 conectores, uno se conecta en la tarjeta madre y dos para 2 dispositivos IDE, uno es denominado Master (Maestro) que se conecta en el extremo del cable y el otro es denominado Slave (Esclavo), que se conecta en el conector del medio, todos los dispositivos IDE tienen jumpers de configuración, donde se define si la unidad será Master o Slave, de modo que hay que tener en cuenta la posición del jumper del dispositivo así como el lugar del cable en que lo conectaremos.3. SLOTS DE MEMORIA

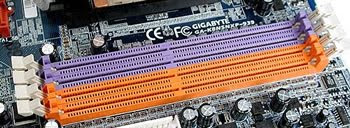

Dependiendo del modelo de nuestra tarjeta madre variara la cantidad de slots para memoria que tendrá, que pueden ser 2 o hasta 4 slots. Hay varios detalles a tener en cuenta al momento de agregar memoria a nuestro equipo, uno es checar que tipo de memoria soporta (DDR, DDR2, etc.) así como la velocidad de la misma (va en relación con la velocidad del bus del procesador), además de la cantidad máxima de memoria que soporta nuestra tarjeta madre (puedes checar todos estos datos en los manuales de las Motherboard).
4. Conector para unidades de almacenamiento flexible
Es parecido al conector IDE, solo que es de menor tamaño, nos sirve para conectar unidades de diskettes, tanto de 3 ½ como de 5 ¼, actualmente este tipo de unidades fueron desplazados totalmente por los CD-ROM y por las unidades de disco portátiles, de modo que posiblemente nunca te toque instalar uno de estos dispositivos.
5. Conector para fuente de poder
Nos sirve para conectar la Fuente de Poder, que es la encargada de alimentar eléctricamente los CD-ROMS, Floppy’s y Discos Duros así como de regular el voltaje para que pueda ser usado por la tarjeta madre y esta alimentar los slots PCI, AGP, USB, Procesador, Abanicos, Memoria, etc.6. Slots PCI
Son slots de expansión que nos sirven para agregar funcionalidades nuevas a nuestro equipo, como son: tarjetas de red inalámbricas, más puertos USB, conectores para unidades Serial ATA, entre otras. Solo es necesario abrir nuestro equipo, instalar físicamente la tarjeta, prender nuestro equipo e instalar los drivers y software necesarios para el funcionamiento de la tarjeta.7. Slot AGP
Es un conector exclusivo para agregar tarjetas de video dedicadas, funciona a mayor velocidad que los conectores PCI, fue creado para evitar los cuellos de botella que ocurrían antes al conectar tarjetas de video a los slots PCI, ya que con el paso del tiempo, las tarjetas graficas comenzaron a aumentar la velocidad a la que trabajaban y el PCI comenzó a ser insuficiente, de modo que se creo este conector dedicado única y exclusivamente para añadir tarjetas de video.8. Chipset
El chipset es el corazón de la motherboard, controla los canales IDE, el canal PCI, el canal AGP, además controla la coordinación memoria-cpu, en resumen, es el encargado de coordinar todos los componentes de la motherboard.9. Procesador grafico (puede o no tenerlo)
Si tu tarjeta madre tiene video integrado (es decir que no tiene una tarjeta de video dedicada conectada a un slot PCI, AGP o PCI Express) veras en tu Motherboard un dispersor de calor pequeño y en algunos caso un abanico, debajo esta un procesador que se encarga de manejar los gráficos de la computadora, de modo que no es necesario invertir más dinero para tener salida de video en nuestra PC (ya que las tarjetas de video dedicadas son mucho más caras), por lo general, el video integrado es de bajo desempeño y la memoria de video es compartida con la memoria RAM del sistema.10. Conector Serial ATA o SATA (puede o no tenerlo)
Es un conector para los discos duros de tipo Serial, los discos duros tradicionales son Paralelos (ya hablamos que se conectan dos dispositivos por canal IDE). Este tipo de discos duros son mucho más rápidos que los PATA, entre muchos otros beneficios.11. Slot PCI Express (puede o no tenerlo)
Es la evolución del slot PCI, aunque actualmente se utiliza solo para tarjetas graficas de gama alta y no para otros dispositivos como el slot PCI.Lógicamente, la velocidad de bus de este conector es mayor que la del PCI y que la del AGP. Dependiendo de la velocidad del conector (1x, 4x, 8x, 16x) varía el tamaóo del mismo.
12. Batería del CMOS

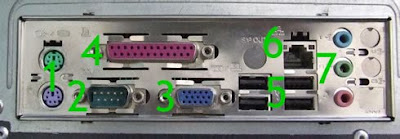

Es una pequeña pila que se encarga de mantener energizada la memoria del CMOS, la cual guarda la configuración de nuestro equipo, fecha y hora.CONECTORES EXTERNOS
Todos los conectores y slots mencionados anteriormente se encuentran dentro del gabinete, los conectores que a continuación se encuentran en la parte trasera del gabinete y algunas tarjetas madres podrán tener o no tener algunos de ellos:1. Conector para Mouse y teclado (PS/2)
Nos sirven para conectar el Mouse y el Teclado, los conectores son idénticos de modo que podemos conectar erróneamente nuestros dispositivos, afortunadamente están coloreados, el violeta es para conectar el teclado y el verde es para conectar el ratón.
2. Puerto serial (Puede o no tenerlo)
Antes de la existencia de los puertos PS/2, el puerto serial nos servia para conectar ratones y otros dispositivos (lectores de código de barras, scanners, modems, etc.), actualmente, la mayoría de las tarjetas madres nuevas no traen este puerto.
3. Conector para monitor (D-SUB de 15 pines)
Si tu tarjeta madre trae video integrado traerá este conector, sino, el conector vendrá en la tarjeta de video, pero a fin de cuentas toda computadora lo tiene, y se puede identificar por el color azul. Nos sirve para conectar el monitor a nuestra PC.
4. Puerto paralelo
Principalmente se usa para conectar impresoras a nuestro equipo, aunque hay otros dispositivos que se pueden conectar ahí. En la actualidad la mayoría de las impresoras se conectan por USB, pero impresoras matriciales aun utilizan este conector. Lo podemos identificar por su color rosa.
5. Puertos USB
Son conectores para conectar toda clase de dispositivos a nuestra PC como: Discos Duros externos, memorias USB, cámaras web, Mouse, teclados, etc. Sus siglas significan Universal Serial Bus (Bus Serial Universal) y con universal se refiere a que cualquier cosa se puede conectar ahí, además tiene la caracteristica de que lo que conectes es reconocido de inmediato por la computadora (el famoso Plug and Play), aunque en ocasiones requerirás de drivers.
6. Conector Ethernet (RJ-45)
Es el conector de red, nos sirve para conectar el MODEM para tener servicio de Internet, o para formar parte de una red casera o de un equipo de trabajo, que a su vez pueden o no darnos servicio de Internet.
7. Conectores de audio
Proporcionan salida de audio (para conectar las bocinas), entrada de audio (para poder grabar audio en tu computadora y conector para el micrófono (para hacer karaoke con tus amigos :P). Están identificados por colores siendo el color rosa para la entrada del micrófono, el verde para la salida de audio (bocinas) y azul para la entrada de audio.
MODEM telefónico (RJ-11) [Puede o no tenerlo]
Antes de la llegada del Internet de Banda Ancha, la conexión a Internet se hacia usando la línea telefónica, de modo que debíamos de tener un MODEM externo, o usar el integrado a nuestra tarjeta madre. El conector nos permite conectar nuestra PC a la línea telefónica y así tener acceso a Internet.
Conector IEEE 1394 o Firewire (Puede o no tenerlo)
Es un conector de alta velocidad, se usa principalmente para conectar cámaras de video y transferir video de alta calidad.
EDITADO POR:
Ing. JAIME ARMANDO CASTIBLANCO H
DOCENTE CSAT
